TcpTunnel

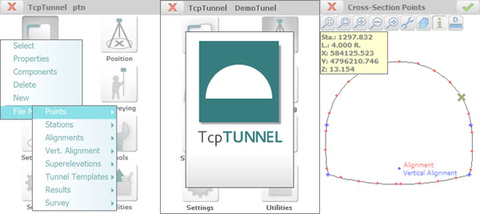

O TcpPannel, quando instalado em um dispositivo móvel, oferece aos usuários as opções mais comuns para equipar túneis e coletar seus dados com centrais motorizadas ou convencionais.
O programa tem controle completo sobre a estação, incluindo o compensador, o ponteiro laser, medições com ou sem prisma e status da bateria, que são constantemente monitorados.
Fabricante: Aplitop
Descrição detalhada do produto
SOLICITE SEU ORÇAMENTO
Definição de projeto
Cada projeto é definido através dos alinhamentos verticais e horizontais do túnel, superelevações e modelos de túneis de seções cruzadas. O programa suporta alinhamentos horizontais em espiral ou alinhamentos horizontais com seções cruzadas que possuem diferentes alturas.
Modelos de túneis podem ser simples ou complexos, e podem ser definidos por parâmetros, coordenadas ou pontos medidos com a estação total. O modelo de encapsulamento pode ser definido graficamente ao designar uma polilinha no TcpTunnel CAD.
Posicionamento e Orientação
Como um passo prévio para o levantamento e a definição, a estação deve ser orientada por um dos métodos disponíveis: posicionamento de interseção angular, coordenada ou inversa calculado pelo método dos mínimos quadrados. Nesse caso, o usuário pode selecionar entre coordenadas projetadas locais e UTM. Além disso, o programa salva os dados do último posicionamento.
Topografia
As medições de levantamento no túnel são armazenadas como arquivos de pontos na memória do dispositivo móvel. Eles podem ser enviados posteriormente para um PC e processados por qualquer programa como um arquivo de pontos convencional.
A medição automática da seção transversal é feita em cada estação teórica ao longo do alinhamento horizontal, com o intervalo e a tolerância inseridos pelo usuário.
Ao definir um ponto teórico da seção transversal do túnel, um dos seguintes métodos deve ser selecionado:
- Nível, definido como a diferença de elevação em relação à distorção.
- Ângulo, tomando a keystone como 0, o lado direito da seção transversal entre 0 e 200 e o lado esquerdo entre 0 e 200.
- Comprimento do arco a partir da pedra angular.
Outra característica importante do TcpTUNNEL é a possibilidade de escanear pontos de um segmento de túnel (somente para estações totais com modo de medição ultrarápido). Definindo uma janela de escaneamento, o programa pode medir milhares de pontos automaticamente, que são usados posteriormente no cálculo e no desenho de seções transversais.
