PLAXIS 3D

Modele e analise projetos de geoengenharia com análise de elementos finitos em 3D

PLAXIS é um pacote de elementos finitos fácil de usar com computação confiável que é usado por engenheiros geotécnicos globalmente. O PLAXIS 3D oferece recursos de desenho semelhantes a CAD para ajudar na análise de ambientes de subsuperfície para projetos de geoengenharia. Desde escavações, aterros, fundações, túneis e mineração até a geomecânica de reservatórios, os usuários podem determinar a deformação e estabilidade da engenharia geotécnica e mecânica das rochas para avaliar o risco geotécnico.

Como cada empresa tem necessidades diferentes, existem várias variações do PLAXIS 3D.

PLAXIS 3D

O PLAXIS 3D inclui a funcionalidade mais essencial para realizar análises diárias de deformação e segurança para solo e rocha, que não exigem a consideração de fluência, águas subterrâneas em estado estacionário, análise de consolidação ou quaisquer efeitos dependentes do tempo.

PLAXIS 3D Avançado

O PLAXIS 3D Advanced inclui tudo o que está incluído no PLAXIS 3D, além de aprimorar seus recursos de projeto geotécnico com recursos e modelos de materiais mais avançados para considerar o acoplamento de fluência ou deformação de fluxo por meio de análise de consolidação. Ele também resolve seus problemas mais rápido que o PLAXIS 3D com o solucionador multicore.

PLAXIS 3D Ultimate

Amplie as capacidades do PLAXIS 3D Advanced para lidar com os projetos geotécnicos mais desafiadores. Com PLAXIS 3D Ultimate você pode analisar os efeitos das vibrações no solo, como terremotos e cargas de tráfego em movimento. Você também pode simular condições hidrológicas complexas por meio de variações dependentes do tempo de níveis de água ou funções de fluxo em funções de fluxo nos limites do modelo, bem como nos limites do solo.

PLAXIS 3D WorkSuite

PLAXIS 3D WorkSuite inclui PLAXIS 3D Ultimate, PLAXIS 3D LE e PLAXIS Designer.

Capacidades Técnicas

Modelagem

• Malha de varredura automática para malhas mais eficientes
• Elastoplasticidade para vigas e placas
• Girar em torno da ferramenta de eixo
• Importação e exportação de CAD
• Geogrelhas não lineares: Elastoplásticas (N-ε) e Viscoelásticas (dependentes do tempo)
• Permeabilidade cruzada e paralela em interfaces
• Matriz polar e retangular
• Fácil definição de tirantes e vigas no Tunnel Designer
• Defina a sequência de escavação no Tunnel Designer
• Geração automática de fases de construção por etapas para túneis
• Projete geometrias arbitrárias combinando curvas e policurvas NURBS
• Automatize processos com suporte completo à linha de comando e API de script remoto

Modelos de materiais

• Alvenaria
• Mohr-Coulomb (Linear Elástico Perfeitamente Plástico)
• N2PC-Sal
• Endurecimento do solo
• Endurecimento do solo (endurecimento isotrópico)
• Endurecimento do solo com rigidez de pequena deformação (HSSmall)
• Hoek-Brown (comportamento das rochas)
• Solo macio (com e sem fluência)
• Modelo NGI-ADP
• Rocha articulada
• Hoek-Brown com guia de parâmetros
• Modelo Hoek & Brown com amaciamento
• Sekiguchi-Ohta, viscoso e inviscoso
• Modelos de solo definidos pelo usuário
• Rocha unida (anisotropia)
• UBC3D-PLM (baseado em UBCSAND)
• E mais

Cálculos

• Tipo de cálculo inicial de tensão de campo
• Software completo de 64 bits
• Computação multicore
• Procedimentos de cálculo robustos e comprovados
• Cálculo de plástico, análise de consolidação e análise de segurança
• Análise pseudo-estática e dinâmica, incluindo dinâmica com consolidação
• Instalações para cálculos de fluxo de águas subterrâneas em estado estacionário, incluindo parâmetros de material relacionados ao fluxo, condições de contorno, drenos e poços
• Análise de deformação de fluxo totalmente acoplada
• Explorador de fases conveniente e intuitivo
• Regeneração automática de etapas de construção para mudanças geométricas

Resultados

• Forças estruturais de estacas cilíndricas e de volume quadrado
• Avaliação realista de tensões e deslocamentos
• Explorador do modelo de saída
• Seções transversais móveis
• Extenso gerador de relatórios e filmes
• Gráficos de contorno, sombreamento, isosuperfície e vetores
• Fatiamento de dados avançado

Uso

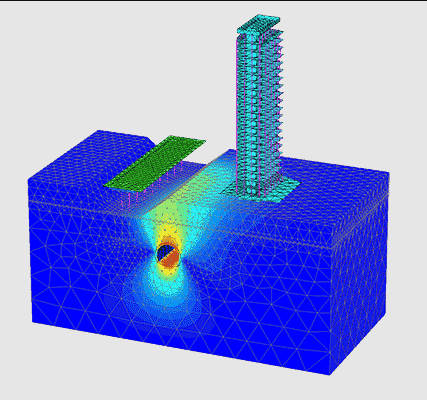

• Resposta da massa rochosa e assentamentos de superfície devido a escavação de túneis, mineração ou esgotamento do reservatório
• Estabilidade de talude e análise de infiltração para barragens de terra e rejeitos, aterros e minas a céu aberto
• Previsão de assentamentos diferenciais de edifícios adjacentes a poços de escavação
• Estabilidade e infiltração em poços de escavação, deslocamentos laterais das paredes do diafragma
• Análise da capacidade de carga de âncoras de sucção
• Calcular o tempo de consolidação para dissipação da pressão dos poros em problemas de carregamento não drenados

Requisitos de sistema

Processador

• Requerido: CPU Dual Core
• Recomendado: CPU Quad Core

Sistema operacional

• Windows 10, Windows 11

Memória

• Recomendado: mínimo 8 GB
• Grandes projetos podem exigir mais

Espaço em disco

Mínimo de 2 GB de espaço livre na partição onde reside o diretório WindowsTEMP e 2 GB de espaço livre na partição onde os projetos são salvos. Projetos grandes podem exigir muito mais espaço em ambas as partições.

Para obter o melhor desempenho, certifique-se de que o diretório TEMP e o diretório do projeto residam na mesma partição.

Display

Placa de vídeo

• Requerido: GPU com 256 MB OpenGL 3.3
• A Bentley recomenda evitar chips gráficos integrados simples em favor de uma GPU discreta da linha nVidia GeForce ou Quadro com barramento de pelo menos 128 bits e 1 GB de RAM, ou solução equivalente da ATI/AMD.

Vídeo

• Obrigatório: paleta de cores de 32 bits de 1024 x 768 pixels, Recomendado: paleta de cores de 32 bits de 1920 x 1080 pixels
