Gates On the Fly
Gates-on-the-Fly (GOF) analisa e edita graficamente grandes netlists Verilog que foram geradas a partir de uma ferramenta de síntese ou layout. Às vezes, as Netlists exigem alterações para atender às especificações de fechamento de tempo, corrigir bugs lógicos funcionais ou reparticionar um design. Usando GOF, você pode facilmente encontrar e visualizar cones lógicos específicos em seu projeto em um esquema para visualizar apenas os caminhos que você precisa ver sem confusão desnecessária. O GOF também simplifica o mapeamento de construções de nível RTL para seus equivalentes em nível de porta, para que você possa identificar os locais onde as alterações precisam ser feitas. GOF' s O modo ECO suporta recursos de edição gráficos e baseados em script para rastrear alterações ECO. As operações ECO somente de metal também são suportadas com um fluxo automático de portas sobressalentes.
Fabricante: NanDigits Design Automation
Descrição detalhada do produto
SOLICITE SEU ORÇAMENTO

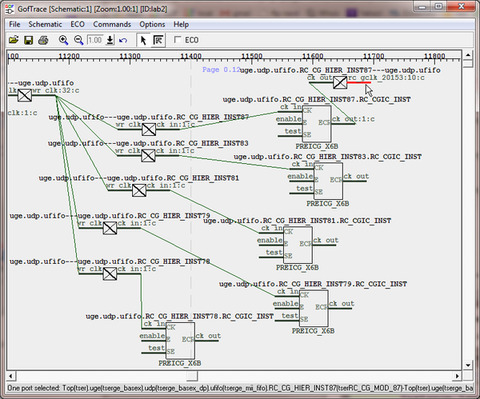

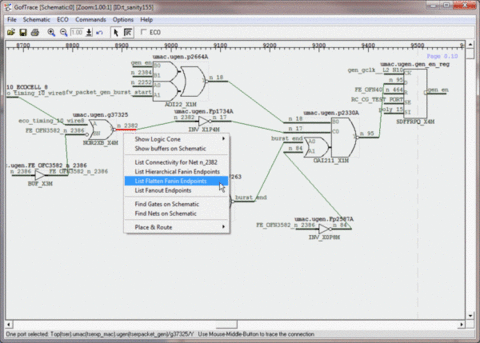

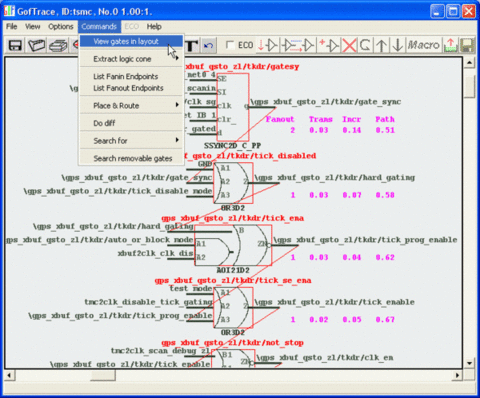

O GOF tem quatro partes principais: um navegador de netlist (GofViewer), um visualizador de esquemas (GofTrace), um editor de netlist (GofECO) e um programa de script para automatizar alterações (GofCall). Você também pode depurar um projeto usando um dos visualizadores de forma de onda do SynaptiCAD para anotar esquemas GofTrace com informações de estado de um arquivo de forma de onda (de uma sessão de depuração de simulação em andamento ou de um arquivo VCD criado durante uma simulação anterior do projeto). Abaixo está um fluxo de projeto típico usando GOF:
- Localize Seções de interesse no projeto no GofViewer
- Investigue portões usando janelas esquemáticas GofTrace
- Use o GofECO para editar graficamente as portas e conexões da netlist
- Use GofCall para ECOs automáticos e verificação do esquema
Recursos GOF
- Gerador de esquemas totalmente interativo e incremental
- Exibição de símbolo de portão natural sem a necessidade de um arquivo de símbolo adicional
- Modo gráfico para realizar ECOs netlist
- ECOs baseados em script usando uma API poderosa que faz muito mais do que outro script baseado em TCL
- Recurso de correspondência de fio Netlist para RTL para ajudar a localizar facilmente o ponto para realizar um ECO
- Uma interface de programação para processar netlists
- GOF pode exibir violações de tempo dos arquivos de relatório do horário nobre graficamente em um esquema
- Script Logic Cone ECO que altera todo o cone lógico que aciona um pino de entrada e o substitui por um novo conjunto de lógica de uma netlist recém-ressintetizada
- Os resultados da sessão de edição ECO podem ser salvos em vários formatos
- Muitas outras operações de netlist integradas, relatórios informativos e utilitários
