Cold-Formed Steel Design (CFS)

Requisitos de sistema:

• Windows Vista, 7, 8, 8.1, 10 (32 bits ou 64 bits)
• Microsoft.NET Framework 4.5

Especificações suportadas:

• AISI S100-16/S1-18 - ASD, LRFD, LSD
• AISI S100-16 - ASD, LRFD, LSD
• AISI S100-12 - ASD, LRFD, LSD
• AISI S100-07/S2-10 - ASD, LRFD, LSD
• AISI S100-07 - ASD, LRFD, LSD
• AISI 2004 - ASD, LRFD, LSD
• AISI 2001 - ASD, LRFD, LSD
• AISI 1999 - ASD e LRFD
• ASCE 8-02 - ASD e LRFD (aço inoxidável)

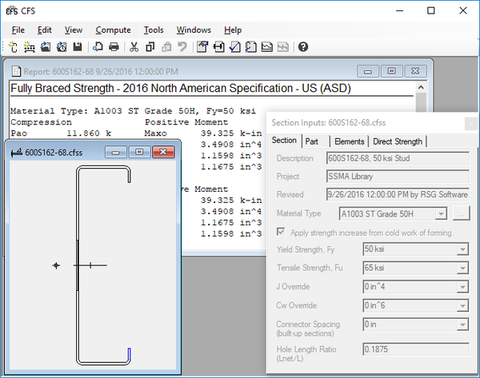

O Assistente de seção facilita e cria rapidamente a geometria para formas comuns e a interface gráfica permite criar praticamente qualquer forma de aço formada a frio, incluindo formas fechadas, seções construídas e elementos com furos. Você pode escolher entre uma longa lista de materiais predefinidos de aço carbono e aço inoxidável ou personalizar as propriedades do material conforme necessário. Além disso, várias bibliotecas são fornecidas para formas de componentes geralmente disponíveis no setor. A geometria da forma pode ser impressa em um arquivo DXF.

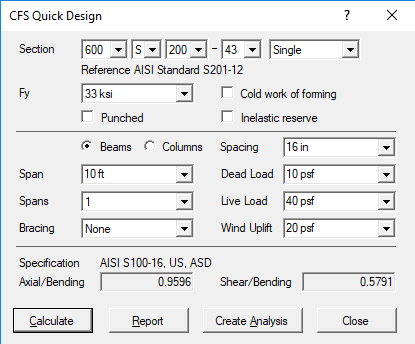

A ferramenta CFS Quick Design faz verificações de design para formas padrão da indústria de maneira muito rápida e fácil. Ele até otimiza a espessura da seção, o tamanho do flange e a tensão de escoamento para atender aos seus requisitos de projeto. E se você precisar investigar o design com mais detalhes, basta criar o problema de análise completo com um único clique.

O Assistente de análise ajuda na criação de uma variedade de problemas de projeto, como colunas de vigas, vigas contínuas e vigas de várias vãos com voltas. Os problemas de análise consistem em membros, suportes, chaves, cargas e combinações de carga. As cargas transversais podem ser concentradas ou distribuídas e aplicadas em qualquer ângulo, produzindo assim a flexão biaxial. As cargas axiais podem incluir excentricidades que induzem momentos adicionais. Você pode exibir e imprimir diagramas de reações, tesouras, momentos e deflexões, incluindo diagramas de envelope para todas as combinações de carga.

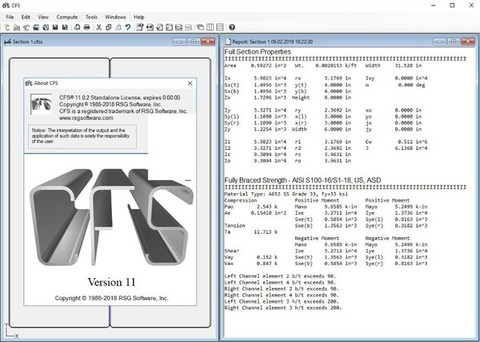

Os cálculos incluem:

• Propriedades de seção completas, líquidas e eficazes usando integrações exatas
• Pontos fortes para compressão, tensão, momentos, tesouras e paralisações
• Aumento da força do trabalho a frio da formação
• O membro verifica se há axial/flexão, flexão/cisalhamento e flexão/paralisação da banda
• As mensagens são dadas para limites excedidos, como w/t, D/t, KL/r, etc.
• A documentação completa está incluída como um arquivo de ajuda integrado.

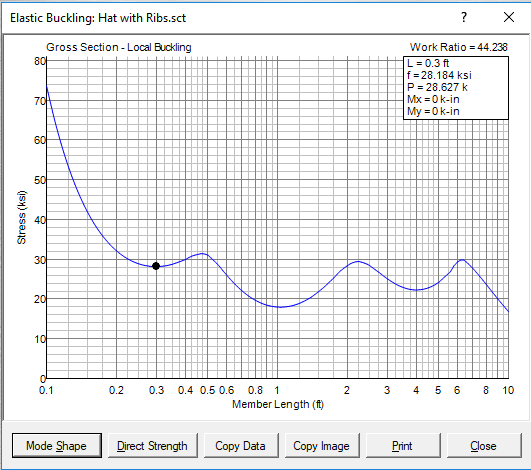

Uma característica poderosa do CFS é a análise de flambagem elástica de qualquer seção transversal usando o método de tiras finitas. Algumas formas podem estar sujeitas a um modo de flambagem onde a seção distorce. Essa ferramenta ajuda o engenheiro a utilizar o DSM (Direct Strength Method) de acordo com a especificação AISI.
