CADISON Electrical Designer

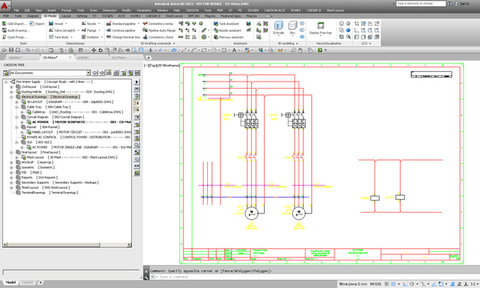

SLDs inteligentes, diagramas de circuito com CADISON Electrical Designer:

• Desenvolva esquemas inteligentes (diagramas de linha única, diagramas de circuito, layouts de painel, diagramas de terminal, etc.) com base no diagrama de uma linha principal, lista de carga, lista de E / S, etc.
• Marcação automática de dispositivos e numeração de fios de acordo com o padrão DIN, ISA e KKS.
• Múltiplas possibilidades para o estilo de fiação específico do projeto, a fim de automatizar o sistema de etiquetagem no desenho, bem como em relatórios, como lista de materiais (BOM)
• Atribuição dinâmica de números no momento da criação do desenho.
• Ferramenta de verificação de qualidade integrada (analisador lógico para validação e verificação em diagramas).
• O desenho automático de PLC da lista IO reduz o tempo de desenho para os usuários.
• Editor de réguas de terminais para reorganizar e renumerar terminais na interface gráfica do usuário (GUI).
• Geração automática de tabela de legenda com lista de símbolos que representam os objetos usados ​​no desenho.
• Criação e gerenciamento fáceis de símbolos e subconjuntos para reutilização.
• O esquemático desenvolvido no CADISON Electrical Designer pode ser usado diretamente para realizar cálculos.

Cálculos de engenharia e dimensionamento para engenharia básica:

• Cálculos e dimensionamento integrados ajudam os engenheiros elétricos a realizar cálculos rápidos enquanto trabalham em desenhos.
• Cálculo do tamanho do cabo (com base nas entradas dos usuários, como potência nominal, tensão nominal, corrente de carga, corrente real e número de execuções necessárias).
• Cálculo de dimensionamento do transformador (calcular a classificação MVA do transformador e a queda de tensão de acordo com o padrão IEC 60076).
• Cálculo do tamanho da bateria (calcular a capacidade do UPS e das baterias com base em entradas mínimas, como lista de tensão de equipamentos e classificação de corrente, fator de potência, etc. de acordo com o padrão IEE 485-1997).
• Cálculo de aterramento (aterramento) (calcula a resistência total à terra do sistema, planta ou edifício).
• Gerar relatórios para atividade de dimensionamento de cabos na fase de cálculo.
• Melhora a produtividade, permitindo que os usuários façam todos os cálculos de dimensionamento sem criar esquemas elétricos.

Projeto 3D e modelagem da bandeja de cabos:

• Ele permite que os usuários criem / direcionem rapidamente caminhos complexos de cabos com uma interface intuitiva.
• Inteligência integrada que sugere automaticamente o próximo componente para roteamento com base na posição do cursor no desenho. Conforme a posição do cursor muda, o sistema identificará as opções possíveis e exibirá os objetos apropriados da bandeja de cabos na ponta do cursor (por exemplo, bandeja de cabos reta, cotovelo esquerdo, cotovelo direito, curva externa, curva interna ...) para um encaminhamento rápido.
• O usuário pode usar catálogos padrão / específicos do fornecedor para buscar as dimensões no momento do roteamento e entregar MTOs precisos de acordo com os padrões ou especificações do fornecedor.
• Extração automática de BOM para bandeja de cabos, incluindo dados de conexão, informações de material e uma lista de cabos para todo o projeto 3D ou uma seção individual.

CADISON Electrical Designer for Control Panel Design:

• CADISON Electrical Designer permite que os usuários façam o planejamento de espaço de componentes para o design do layout do painel.
• Catálogos padrão de painéis / gabinetes estão disponíveis no CADISON Electrical designer com fácil funcionalidade de arrastar e soltar para layout 3D rápido de painéis.
• Ele permite o roteamento fácil dos fios e a montagem do dispositivo sem erros com as posições disponíveis, considerando as limitações de espaço em um nível esquemático.
• Os usuários podem extrair vários relatórios de fabricação, como lista de fios, BOM, desenhos de fabricação, etc.
• Modelos 3D de design de painel são usados ​​para verificar colisões no design mecânico completo, informações de fabricação e montagem.
• Extração inteligente de desenhos de layout 2D do modelo 3D.
• Facilidade para adicionar BOM de nível de painel no desenho.

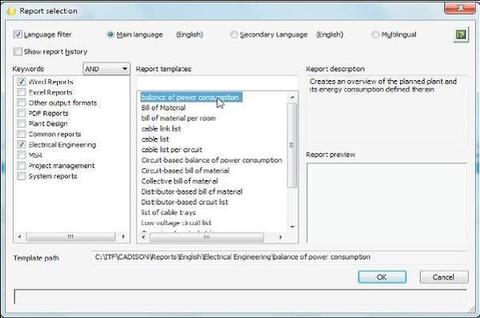

Geração automática de relatórios - BOM, MTOs, etc:

• Capacidade de gerar relatórios em nível de projeto, desenho, estrutura e objeto.
• Relatórios configuráveis ​​para a lista de componentes elétricos de entrada / saída e automação.
• Números consideráveis ​​de formatos de relatório predefinidos, como BOM, listas de cabos, listas de bandejas de cabos etc.
• Suporta Microsoft Word, Excel e PDF.
• Geração de relatório multilíngue (exemplo: inglês, alemão).
