AGI EarthImager™ 2D

- Casos de uso:

EarthImager ™ 2D é para uso em indústrias geotécnicas e geológicas, incluindo as seguintes aplicações=

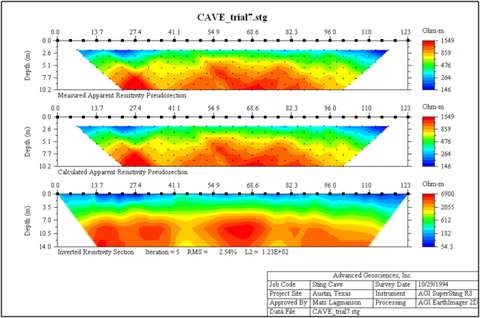

• Detecção de cavernas e vazios.
• Mapeamento de profundidade à rocha-mãe
• Exploração de água subterrânea.
• Exploração mineral.
• Mapeamento de derramamentos ambientais.
• Monitorando o progresso da limpeza ambiental.
• Mapeamento agregado.


Determinar a melhor localização para um poço em uma área rural subdesenvolvida - de forma que os indivíduos na área circundante tenham acesso a água potável segura e limpa - é um excelente uso do EarthImager ™ 2D. A perfuração é cara e a manutenção da perfuração é ainda mais cara, portanto, se uma organização não governamental (ONG) decidir perfurar um novo poço, ela precisa saber com certeza onde colocá-lo. Usando EarthImager ™ 2D, a equipe de exploração de água subterrânea pode criar um tomograma que mostra onde está o melhor local para um poço de produção.

- Recursos:

• GUI do Windows amigável.
• Operação perfeita com instrumentos de resistividade AGI.

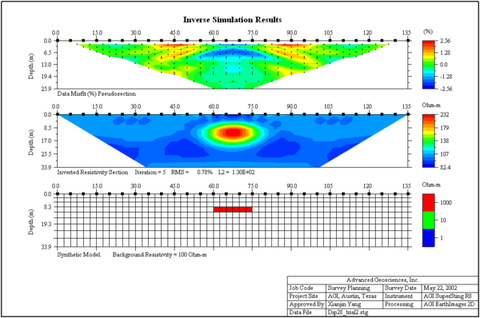

• Planejador de levantamento com entrada de modelo gráfico, levantamento virtual com o arquivo de comando real e simulação inversa com ruídos Gaussianos especificados pelo usuário.
• Correção topográfica e impressão de seção de resistividade com características topográficas.
• Edição de dados para detectar e remover pontos de dados errados e eletrodos ruins.
• Nenhum limite de software no número de dados ou número de eletrodos.
• Não há limite no tipo de matriz de eletrodo ou localização do eletrodo.
• Barra de progresso de inversão para mostrar o status da inversão.

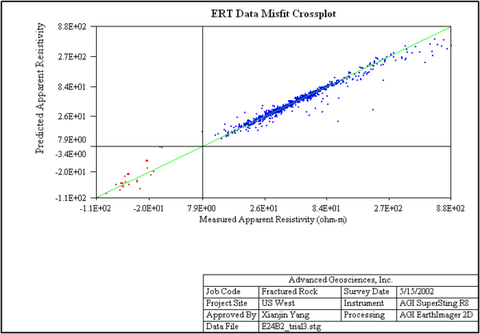

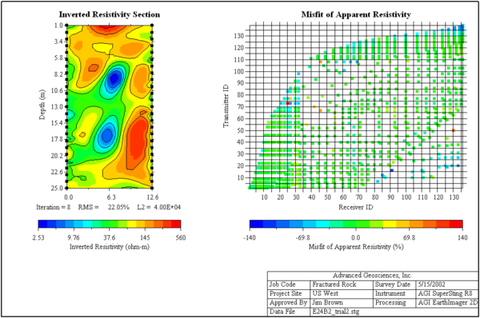

• Gráfico de dispersão e gráfico cruzado de desajustes de dados.
• Inversão e deslocamento horizontal de um perfil.
• Impressão em estilo de plataforma com qualidade de relatório de alta definição.
• Inversão em lote de muitos arquivos de dados.

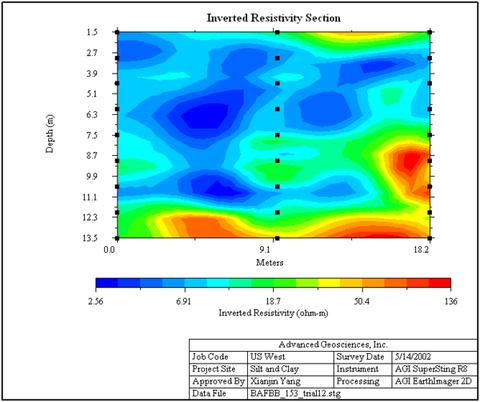

• Criador de comandos de furo para instrumentos AGI SuperSting ™.
• Suporte para formato de arquivo de dados de outras marcas de instrumentos.

- Métodos e algoritmos:

• Modelagem direta de diferenças finitas e elementos finitos.
• Opções de condição de contorno para modelagem direta.
• Três algoritmos de inversão: mínimos quadrados amortecidos, modelo suave e inversão robusta.
• Processamento de dados IP por inversão linear.
• Usa métodos de Gauss-Newton e quase-Newton.
• Tanto o erro de raiz quadrada média (RMS) quanto as estatísticas de norma L2 para monitorar o progresso da inversão e a convergência.
• Fonte TrueType do Windows e cores verdadeiras de 24 bits.

- Diversos:

• Gráficos rápidos com atualização automática e imagem escalonável.
• Rolagem em tempo real por todas as iterações usando a roda do mouse, criando uma animação "semelhante a um filme".
• Supressão de dados ruidosa.
• Uma interface gráfica de entrada de informações a priori.
• Curvas de contorno removíveis e supressão automática.
• Fonte TrueType do Windows e cores verdadeiras de 24 bits.
• Configurações de usuário rastreáveis ​​e recuperáveis.

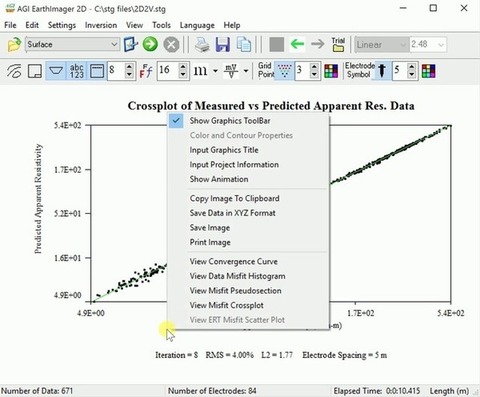

• Botões de ferramentas e menus pop-up para acesso fácil aos itens de menu usados ​​com frequência.
• Estrutura de diretório de processamento bem organizada e descomplicada.
• Recurso de salvamento automático de arquivos com opções liga / desliga.
• Arquivo de registro / saída de inversão recuperável.
• Podem ser salvos como arquivos de bitmap, JPEG ou metarquivo do Windows em três níveis de resolução.
• Pode ser salvo no formato XYZ para que possa ser carregado em qualquer software gráfico comercial.
• Verificação do status da memória do computador para estimar a capacidade de processamento.
• Exibição da curva de convergência.
